La découpe laser fibre optique est synonyme de rapidité et de précision

Localisés à Tiercé et proche d'Angers dans le Maine-et-Loire, les équipements de la chaudronnerie industrielle Soud Ouest Métal ont adopté la découpe laser fibre optiquedepuis novembre 2015.

Notre Bystronic BySprint Fiber 3015 tient toutes ses promesses en termes de performances de précision et gains de productivité. Son acquisition constitue un événement étant donné l’investissement représenté. Procédé éprouvé, ce type de découpe permet de s’attaquer à une très grande variété de métaux et permettant de grandes capacités des formes complexes à découper.

La première qualité de la découpe laser est d’éviter la déformation des pièces usinées grâce au peu de contacts directs avec la matière. Ajoutons encore une grande vitesse de réalisation et de précision, mais aussi une usure plus que contrôlée de l’outil. A contrario, étant donné les contraintes thermiques, la découpe laser fibre optique nécessite une technicité d’avant-garde dans le refroidissement de l’outil de travail, comme une grande attention aux règles de sécurité.

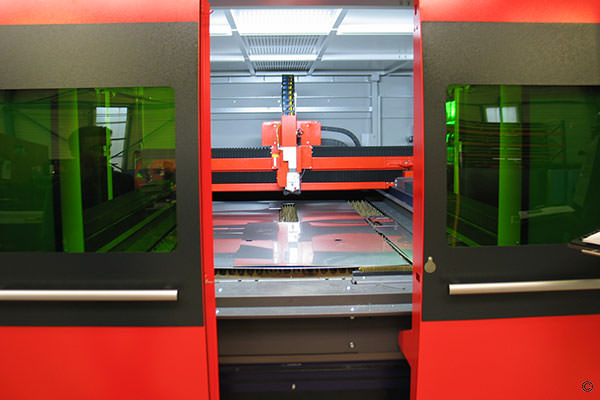

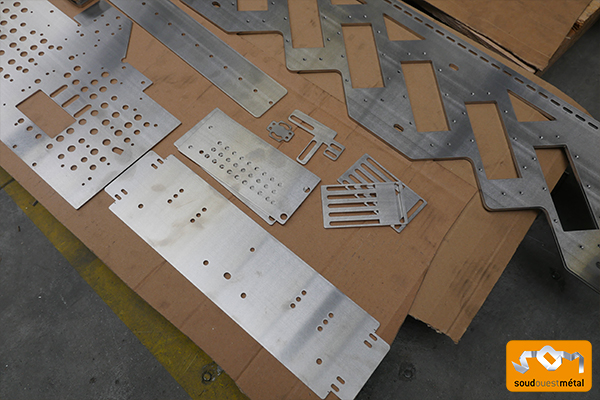

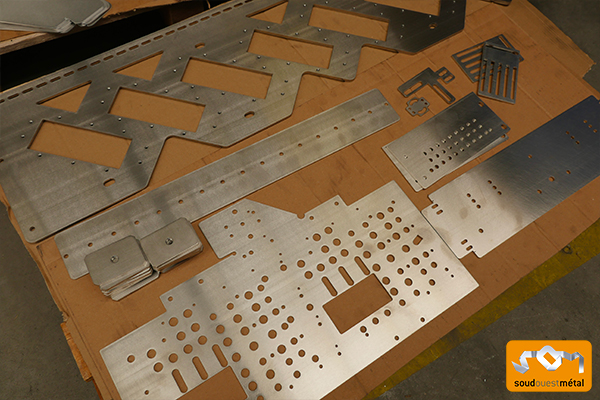

Découpe laser par fibre optique Soud Ouest Métal

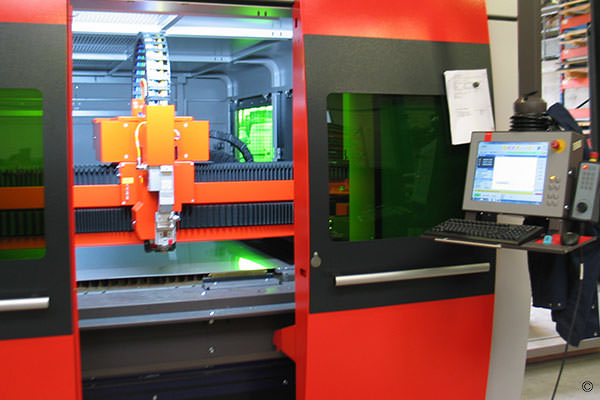

Vue du pôle découpe laser de Soud Ouest Métal

Points-clés de la découpe laser sur métal par fibre optique

La découpe laser fibre offre une précision géométrique élevée grâce à un faisceau stable capable de maintenir un diamètre focal réduit. Ce qui garantit des tolérances serrées sur tôles fines ou fortes épaisseurs. Son rendement énergétique supérieur améliore la productivité et réduit le coût d’exploitation par rapport aux sources CO₂. La vitesse de coupe accrue sur aciers, inox et alliages légers permet d’optimiser les flux industriels et de réduire les temps de découpe. Enfin, la polyvalence du faisceau fibre assure une excellente qualité du chant de coupe, limitant les opérations de reprise et améliorant la répétabilité sur petites, moyennes et grandes séries.

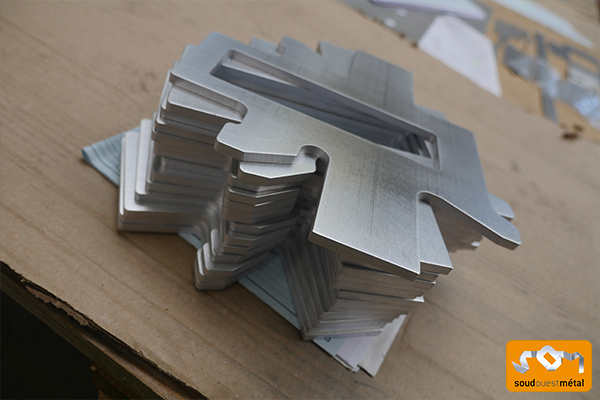

Une politique tarifaire sur mesure proposée par la S.O.M.

Soud Ouest Métal propose une découpe laser sur mesure fondée sur une maîtrise technique éprouvée et une structure de coûts optimisée. Sa politique tarifaire repose sur l’analyse des volumes, des épaisseurs et des tolérances demandées afin de fournir un prix juste. Son expérience cumulée depuis janvier 2001 lui permet d’adapter les paramètres à chaque nuance métallique pour limiter les pertes matière, réduire les temps de cycle et garantir une qualité d’arête constante. Cette approche technique, combinée à une organisation flexible capable de traiter aussi bien les demandes unitaires que les séries, offre aux entreprises un partenaire stable, réactif et économiquement performant.

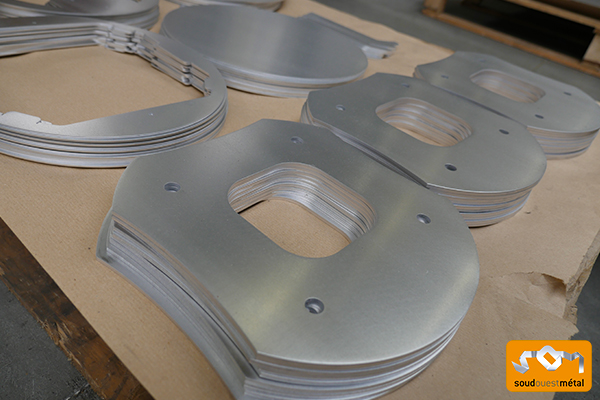

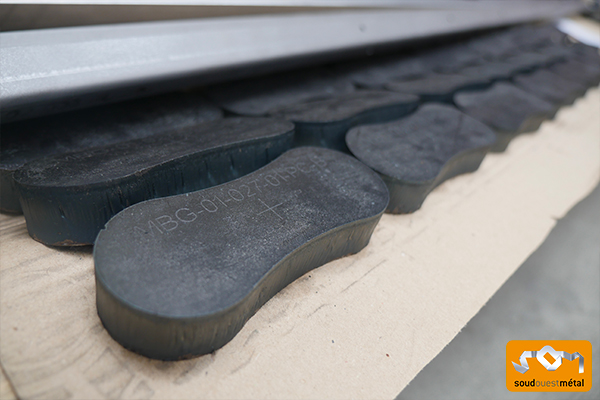

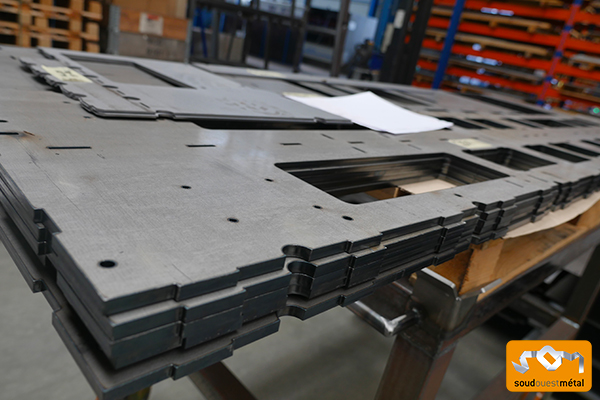

Vidéos de différents métaux découpés par fibre optique

Une découpe de précision avec BySprint Fiber 3015

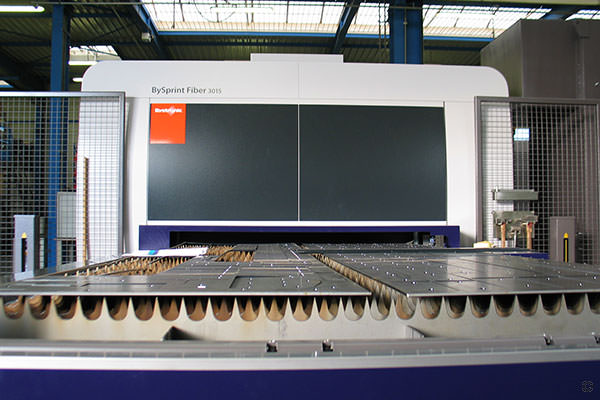

La Bystronic BySprint Fiber 3015 découpe toutes les tôles, tous les gabarits : coupage de l’acier (jusqu’à 20 mm), de l’inox (jusqu’à 15 mm), de l’aluminium (jusqu’à 15 mm), et (différence notable par rapport à d’autres équipements) du laiton et (surtout) du cuivre (jusqu’à 6 mm pour les deux métaux). L’indice de réflexion de ce dernier étant élevé, son usinage est délicat. Chez Soud Ouest Métal, la tolérance de précision est descendue aujourd’hui à plus ou moins 0.1 mm grâce à l’apport de la découpe laser par la fibre optique. Comme son nom l’indique, la Bystronic BySprint Fiber 3015 incorpore les formats 3000 x 1500 mms : machine à double table croisée permettant décharger en temps masqué deux tôles à la fois. Afin de répondre à toutes les exigences, ses propriétés additionnelles et options d’automatisation offrent une diversité d’applications extrêmement large.

La découpe laser fibre optique est moins énergivore

La puissance du faisceau de la Fiber 3015 facilite l’optimisation du temps de découpe, notamment sur les fines épaisseurs de tôles (40 ms / min.). Son temps de maintenance et sa mise en route quotidienne sont réduits. Cette Bystronic offre une accessibilité optimale à la zone de travail pour un chargement et déchargement sans effort (chargement automatique des buses) comme une surveillance de tous les instants durant les processus de découpe. La technique de la découpe par laser fibre optique réduit le temps de découpe. Sa faible consommation électrique et l’absence de gaz lasant sont notables. On le voit ! Limitation du temps de production ! Baisse des coûts d’usinage ! La découpe laser fibre optique avec la Bystronic BySprint Fiber 3015 satisfait côté client et côté sous-traitant. / RDB.

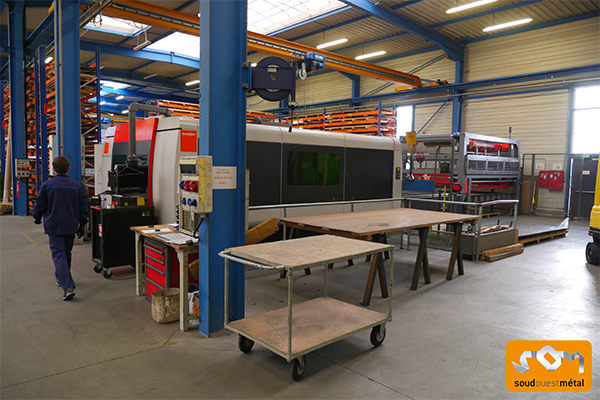

Le plus Soud Ouest Métal ? La complémentarité ByTrans Extended

Octobre 2018 a marqué l'arrivée de la complémentarité du chargeur ByTrans 3015 Extended appuyant plus encore les performances de la découpe laser par fibre optique avec BySprint Fiber.

Apports du ByTrans Extended

Flexibilité et rapidité accrues de la production avec possibilité de production programmée.
Chargeur pouvant contenir deux fois 3 tonnes de tôles.
Préservation de la surface des matériaux par prises ventouses.
Le module est autonome pour lancer des grandes séries. Les tôles sont approvisionnées par un système de ventouses qui vient les déposer sur la table de découpe. Une fois la tôle découpée, le ByTrans décharge les pièces découpées et le squelette puis recharge une autre tôle en automatique.
Facilité de livraison car isolement des pièces découpées du squelette.
